管廊设计总长9483m，全线采用三舱截面，截面长8400mm，高3600mm，由西向东依次为水电舱、燃气舱、热力舱，其中水电舱WxH=3000*3000，燃气舱WxH=1800*3000，热力舱WxH=2400*3000；总面积约79657㎡。

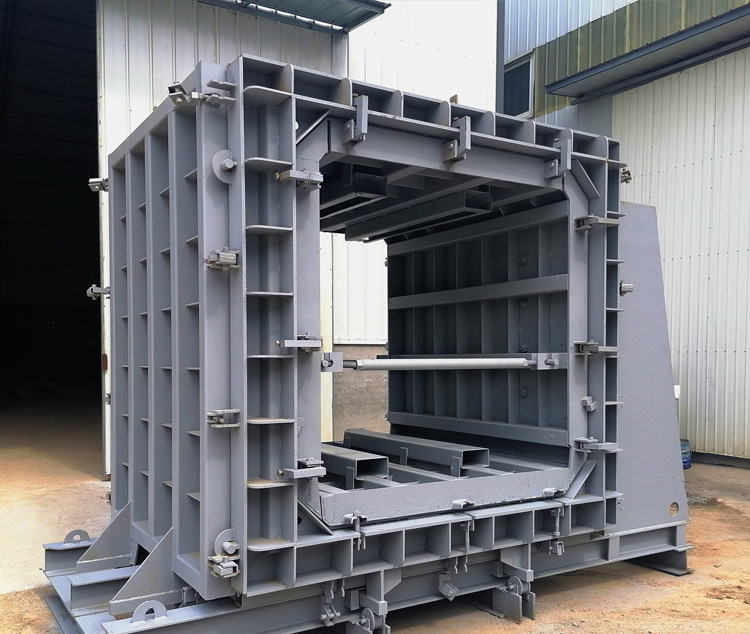

一、综合管廊模板支撑辅助构件。
1.管廊内墙采用普通对拉螺钉，外墙采用止水对拉螺钉，对拉螺钉采用12mm三段对拉螺钉。三段止水对拉螺钉由10个部件组成：1个内杆、1个止水片、2个锥形螺母、2个外杆、2个3型卡和2个加固螺母。内杆长度等于墙厚减去一个锥形螺母的长度，内杆两端的螺钉长度等于半个锥形螺母的长度；止水片尺寸为50*50*2mm（普通拉螺钉无止水片）；锥形螺母由接头螺母和锥形塑料套组成，接头螺母和锥形塑料套粘结牢固，不能相对移动。拉螺钉两个锥形螺母的外尺寸等于墙厚，模板顶撑，保证墙体截面尺寸。锥形塑料套与接头螺母之间有一定的间隙。拆除墙体模具时，拧下外杆。拆除墙体模具后，用专用工具将锥形塑料套与接头螺母之间的间隙伸展，将锥形螺母从混凝土墙上拧下重复使用；外杆长度为250mm，与锥形螺母连接的螺钉长度为半锥形螺母长度，与钢筋螺母连接的螺钉长度为130mm，为粗螺钉扣。
三段对拉螺钉为成品统一采购。工厂焊接质量优于现场生产，成本低。对拉螺钉的外杆和锥形螺母可拆卸重复使用，取消模板顶撑，降低施工成本。普通对拉螺钉，如内杆和塑料套管，也可拆卸重复使用。
2.底板。墙壁。顶板垫块采用成品混凝土垫块，垫块强度为C50，垫块尺寸为40×50mm，25×30mm，自带钢筋槽，可辅助钢筋定位，垫块可正反使用，操作方便，不易跑偏。
3.综合管廊各舱室顶板支撑架独立设置，支撑架水平尺寸小，水平稳定性差。因此，需要使用自制紧线器将支撑架与底板混凝土固定，使用自制紧线器将支撑架上部与墙体模板连接成一个整体，使三个舱室的支撑架连接成一个整体，保证内部支撑架的稳定性。自制紧线器的使用使墙体加固杆既能支撑又能拉紧，保证墙体模板的牢固性和稳定性。
二、底板模板。
1.底板模板采用厚度15mm、厚度915mm*1830mm木模板。管廊底板与墙体之间的施工缝位于底板上500mm的墙体上。管廊外模板水平放置，高800mm，长1830mm。模板对拉螺丝孔进行集中统一打孔，每个模板打上下两排孔，每排孔距模板150mm，每个模板靠近模板短侧的两排孔距模板300mm。管廊底板外模板设有上下两排对拉螺钉，距模板顶部和底部150mm，水平间距600mm，模板设有4个水平背波纹，封口木方上下各一个，背波纹平放，垂直背波纹采用短钢管或木方，间距600mm，水平加固管采用钢架管，每组两根，地锚采用1.2米短钢管，入土深度400-500mm，间距1.5米。

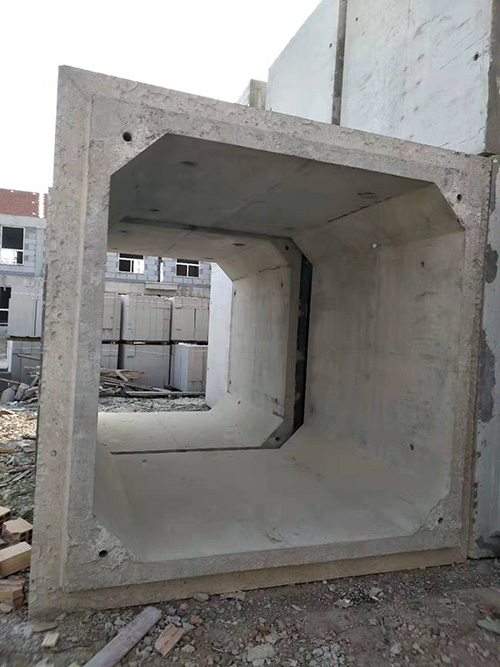

2.管廊底板腋窝尺寸为200*200mm，导墙高度为300mm（不含腋窝尺寸），腋窝模板宽度为283mm，导墙模板宽度为300mm。将导墙和腋窝作为整体模具，在木工加工厂使用木工专用机械制作模具模板，模具模板长度为3m，管廊两端的堵塞模板也制作成各种模型的模具模板。
定型木模板的使用加快了模板的支撑。拆模速度，有效防止漏浆。错台的发生，保证了混凝土的外观质量。
管廊加腋窝需要焊接模板支架，加腋窝模板支架分为下支架和上支架。
下支架焊接，每段管廊两端头底板钢筋焊接垂直短钢筋。短钢筋的内立面位于腋窝模板的底线上，然后在短钢筋上测量腋窝模板的底口标高，并在两根短钢筋之间拉出白线。这条白线是腋窝模板的底线。根据白线，在两根短钢筋之间的底板钢筋上焊接腋窝模板的下支架，支架间距为800mm。
上支架焊接，在每个管廊两端的暗柱上焊接一个水平短钢筋，短钢筋上侧低于腋窝模板上口线20mm，然后将腋窝模板上口水平线投射到短钢筋上，向外侧平移20mm，做好标记，两个标记之间拉白线，以便在腋窝钢筋上焊接白线，支架间距800mm。
3.腋窝模板设有两个水平背楞，一个封口木方和一个封底木方，背楞平放。为了方便拆模，腋窝模板下的背楞可以换成钢架管。腋窝模板安装后，在腋窝模板下支架上焊接一根短钢筋。短钢筋上端插入导墙水平加固管下方，紧贴腋窝模板背楞。300mm高导墙模板设有两个水平背楞，一个封口木方和一个封底木方，一个背楞平放，一个垂直背楞间距600mm，一个背楞平放。导墙设有拉螺钉，对拉螺钉水平间距600mm，对拉螺钉距离导墙模板顶部150mm，水平加固管采用钢架管。管廊端头变形缝模板应加工成几个定型模板，背楞立放，对拉螺钉间距600-700mm。
三、墙体模板。
墙体模板采用15mm厚、915mm*1830mm木模板。管廊外模板垂直放置，高2950mm，宽915mm，由两个915*1830.915*1120模板组成。导墙上贴有海绵条，外墙模板下挂150mm，下挂模板压紧海绵条，防止漏浆和错台。模板对拉螺杆孔集中统一打孔，每个模板打左右两排孔，每排孔距模板长边230mm，915*1830模板上下两排孔距模板短边300mm，模板中间一排对拉孔位于模板中间。915*1120模板上下两排孔距模板短边200mm和300mm。
管廊内模板垂直放置，高2450mm，宽915mm，由两个915*1830mm.915*620mm模板组成。导墙上贴有海绵条，内墙模板下挂150mm，下挂模板压紧海绵条，防止漏浆和错台。模板对拉螺杆孔进行集中统一打孔，每个模板打左右两排孔，每排孔距模板长边230mm，915*1830模板上下两排孔距模板短边300mm，模板中间一排对拉孔位于模板中间。915*620模板打一排孔，孔距模板下短边300mm。
四、内支撑架。
管廊内支撑架采用碗扣架和钢架管，管廊水电舱、燃气舱、热力舱横截面为3*3m.1.8*3m.2.4*3m，顶板、底板、腋窝尺寸为200*200mm，满堂架最大截面为2.6*3m.1.4*3m.2*3m，立杆由2.5m碗扣架立杆、200mm加长节和顶撑组成。
5.顶板模板。
顶板加腋窝模板宽度283mm，沿模板长度设置两个背波纹，背波纹平放。管廊顶板模板主背波纹水平放置，主背波纹采用双木方或双钢管放置在顶部，主背波纹间距等于垂直杆纵向间距；主背波纹放置在主背波纹上，次背波纹垂直放置，次背波纹间距250mm；顶板模板平铺在次背波纹上，用钉子固定。
