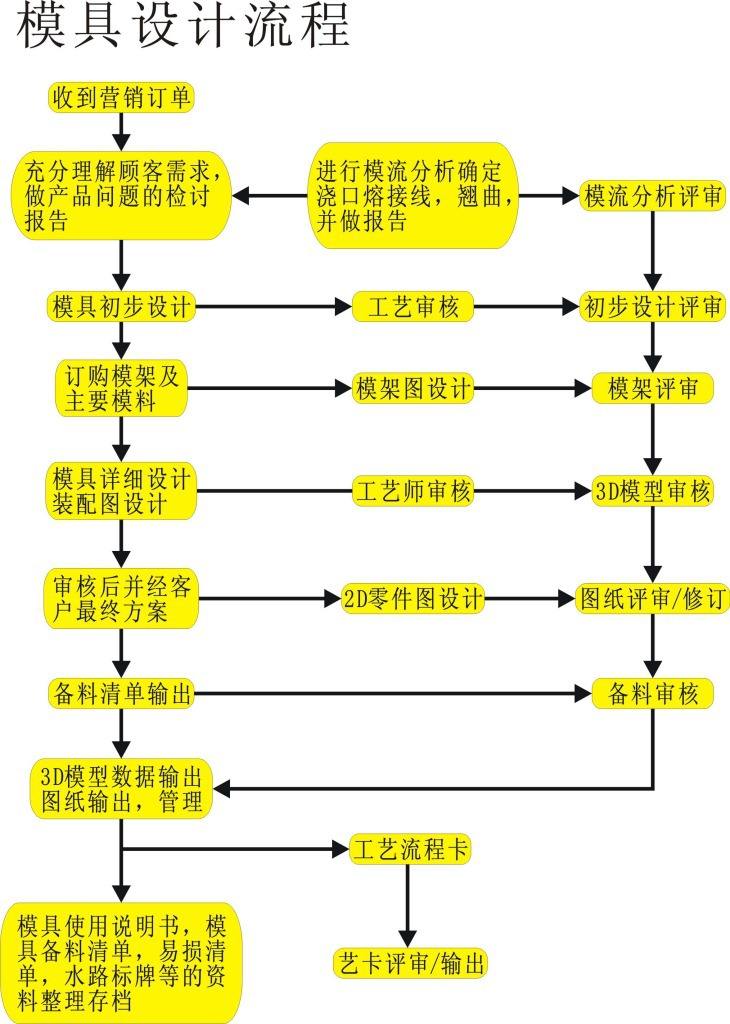

接纳任务书
成型塑料制件的任务书一般由制件设计师明确提出，其內容以下：
历经审签的靠谱制制件工程图纸，并标明选用塑料的型号、清晰度等。
塑料制件使用说明或技术标准。
生产制造生产量。
塑料制件试品。
一般模具设计任务书由塑料制件生产技术员依据成型塑料制件的任务书明确提出，模具设计方案工作人员以成型塑料制件任务书、模具设计任务书为根据设计制作模具。
搜集、剖析、消化吸收初始材料
搜集整理相关制件设计方案、成型加工工艺、成型机器设备、机械加工制造及独特生产加工材料，以便设计方案模具时应用。
消化吸收塑料制件图，掌握制件的主要用途，剖析塑料制件的工艺性能，尺寸精度等技术标准。比如塑料制件在表面样子、色调清晰度、性能指标层面的规定是啥，塑料件的几何图形构造、倾斜度、镶件等状况是不是有效，溶接痕、缩松等成型缺点的容许水平，有没有喷涂、电镀工艺、热接、打孔等后生产加工。挑选塑料制件尺寸精度最大的尺寸开展剖析，看一下估算成型尺寸公差是不是小于塑料制件的尺寸公差，可否成型出符合规定的塑料制件来。除此之外，也要掌握塑料的熔融及成型加工工艺主要参数。
消化吸收加工工艺材料，剖析加工工艺任务书所明确提出的成型方式、机器设备型号规格、原材料规格型号、模具结构特征等规定是不是适当，可否贯彻落实。
成型原材料理应考虑塑料制件的抗压强度规定，具备好的流通性、匀称性和各向异性、耐热性。依据塑料制件的主要用途，成型原材料应考虑染色剂、电镀属的标准、装饰艺术能、必需的延展性和塑性变形、相容性或是反过来的反射面特性、胶接性或是电焊焊接性等规定。
明确成型方式
选用直压法、铸压法還是注射法。
4、挑选成型机器设备
依据成型机器设备的类型来开展模具，因而务必熟识各种各样成型机器设备的特性、规格型号、特性。比如针对注射机而言，在规格型号层面理应掌握以下几点：打针容积、锁模工作压力、打针工作压力、模具安裝尺寸、压射设备及尺寸、喷头孔直徑及喷头曲面半经、进胶口套精准定位圈尺寸、模具较大薄厚和最少薄厚、模版行程安排等，实际见有关主要参数。
要基本估算模具外观设计尺寸，分辨模具可否在选定的打针机上下载和应用。
实际构造计划方案
（一）明确模具种类
如抑制模（开放式、半闭合式、闭合式）、铸压膜、打针模等。
（二）明确模具种类的关键构造
挑选理想化的模具构造取决于明确必不可少的成型机器设备，理想化的凹模数，在絕對靠谱的标准下会使模具自身的工作中考虑该塑料制件的生产工艺和生产制造经济发展的规定。对塑料制件的生产工艺规定是要确保塑料制件的几何图形样子，表层光滑度和尺寸精度。生产制造经济发展规定是使得塑料制件的低成本，生产制造高效率，模具能持续地工作中，使用期长，节约人力资本。
危害模具构造及模具某些系统软件的要素许多，很繁杂：
凹模布局。依据塑料件的几何图形构造特性、尺寸精度规定、大批量尺寸、模具生产制造难度系数、模具成本费等明确凹模总数以及排序方法。塑料模具的一般设计方案步骤及方式
针对打针模而言，塑料制件精度为3级和3a级，净重为5克，选用硬底化浇筑系统软件，凹模数取4-6个；塑料制件为一般精度（4-5级），成型原材料为部分结晶材料，凹模数可用16-20个；塑料制件净重为12-16克，凹模数取8-12个；而净重为50-100克的塑料制件，凹模数取4-8个。针对无定形的塑料制件提议凹模数为24-48个，16-32个和6-10个。当再再次提升塑料制件净重时，就非常少选用两腔模具。7-9级精度的塑料制件，数最多凹模数相较强调的4-5级精度的塑料增加至50%。
明确临床诊断面。临床诊断面的部位要有益于模具生产加工，排气管、出模及成型实际操作，塑料制件的工艺性能等。
明确浇筑系统软件（主浇道、分浇道及进胶口的样子、部位、尺寸）和排放系统（排气管的方式、排气管槽部位、尺寸）。
挑选压射方法（小链、顶管、推板、组合型压射），决策侧凹解决方式、抽芯方法。
决策制冷、加温方法及加温制冷管沟的样子、部位、加温元器件的安裝位置。
依据模具原材料、抗压强度测算或是工作经验信息，明确模具零件薄厚及外观设计尺寸，外观设计构造及全部联接、精准定位、导向性件部位。
明确关键成型零件，零部件的构造方式。
考虑到模具各一部分的抗压强度，测算成型零件工作中尺寸。
左右这种难题假如处理了，模具的构造方式当然就处理了。这时候，就应当下手绘图模具构造手稿，为宣布制图做好提前准备。
绘图模具图
规定依照國家绘图规范绘图，可是也规定融合我厂规范和國家未要求的加工厂习惯性怎么画。
在画模具焊装图以前，应绘图工艺流程图，然后合乎制件图和加工工艺材料的规定。自下工序确保的尺寸，应在图下标写标明“加工工艺尺寸”字眼。假如成型后除开维修毛边以外，再不开展别的机械加工制造，那麼工艺流程图就与制件图完全一致。
在工艺流程图下边最好是标明制件序号、名字、原材料、原材料缩水率、制图占比等。一般就把工艺流程绘画在模具焊装图上。塑料模具的一般设计方案步骤及方式
绘图焊装构造
绘图焊装图尽可能选用1：1的占比，先由凹模刚开始绘图，主视图与其他主视图另外画出。
模具焊装图应包含以下几点：
模具成型一部分构造
浇筑系统软件、排放系统的构造方式。
临床诊断面及分模取货方法。
外观设计构造及全部联接件，精准定位、导向性件的部位。
标明凹模高宽比尺寸（不奢求，依据必须）及模具整体尺寸。
辅助软件（取货卸模专用工具，效正专用工具等）。
按序将所有零件编号编出，而且填好统计表。
标明技术标准和使用说明书。
模具焊装图的技术标准內容：
针对模具一些系统软件的特性规定。比如对压射系统软件、导轨滑块抽芯构造的装配线规定。
对模具机械加工工艺的规定。比如模具装配线后临床诊断面的迎合面的迎合空隙应不超0.05mm模具上、下边的平面度规定，并强调由装配线决策的尺寸和对该尺寸的规定。
模具应用，装拆方式。
氧化解决、模具序号、印字、标识、骨架密封、存放等规定。
相关试件及检测层面的规定。
2.绘图所有零件图
由模具焊装图拆画零件图的次序应是：先内后外，先繁杂后简易，先成型零件，后构造零件。
图型规定：一定要按占比画，容许变大或变小。主视图挑选有效，投射恰当，布局恰当。以便使生产加工专利号易看懂、有利于装配线，图型尽量与焊装图一致，图型要清楚。
标明尺寸规定统一、集中化、井然有序、详细。标明尺寸的次序为：先标关键零件尺寸和脱模倾斜度，再标明相互配合尺寸，随后标明所有尺寸。在非关键零件图上先标明相互配合尺寸，后标明所有尺寸。
粗糙度。把运用数最多的一种表面粗糙度标于工程图纸右上方，如标明“其他3.2。”其他粗糙度符号在零件各表层各自标明。
其他內容，比如零件名字、模具图号、原材料型号、调质处理和强度规定，金属表面处理、图型占比、随意尺寸的生产加工精度、技术性表明等必须恰当填好。
3.审校、审图、完成出图
自身审校的內容是：
模具以及零件与塑料件工程图纸的关联
模具及模具零件的材料、强度、尺寸精度，构造等是不是合乎塑料件工程图纸的规定。
塑料制件层面
塑料料流的流动性、缩松、溶接痕、裂开，出模倾斜度等是不是危害塑料制件的性能指标、尺寸精度、工艺性能等层面的规定。设计图案有没有不够，生产加工是不是简易，成型原材料的缩水率采用是不是恰当。
成型机器设备层面
打针量、打针工作压力、锁模力是否足够，模具的安裝、塑料制件的南芯、出模有没有难题，注射机的喷头与哓口套是不是恰当地触碰。
模具构造层面
临床诊断面部位及深度加工精度是不是满足要求，是否会产生溢料，出模后是不是能确保塑料制件留到有顶出设备的模具一边。
出模方法是不是恰当，营销推广杆、推管的尺寸、部位、总数是不是适合，推板是否会被型芯卡死，是否会导致擦破成型零件。
模具溫度调整层面。电加热器的输出功率、总数；制冷物质的流动性路线部位、尺寸、总数是不是适合。
